RAX/RAXF/RAXPZ/RAXZ 滚针-推力圆柱滚子组合轴承



厂家长期供应RAX520滚针-推力圆柱滚子组合轴承滚针轴承





轴径Shaft Diameter

轴承型号

Bearing Designation

外形尺寸

Borndary Dimensions

基本额定负荷

Basic Load Rating

极限转速

Limiting Speed

重量Mass

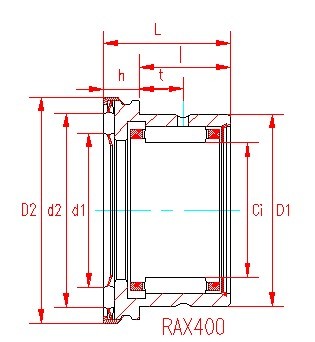

RAX400 系列

RAXF500 系列

Ci D1 D2 msx l h L t r mini d1 d2 径向 Radial 轴向 Axial
动Dyn. Cr 静Stat. Cor 动Dyn. Ca 静Stat. Coa
mm mm N rpm g
10 RAX410 -- 10 19 22 14 5 19 6 0.35 12 18.6 4800 5700 4000 9800 15500 25

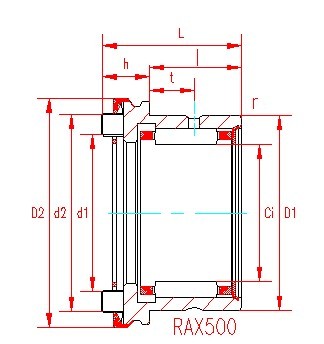

-- RAX510 10 19 22 14 5.5 19.5 6 0.35 12.2 18.5 4800 5700 6500 14300 15500 26
12 RAX412 -- 12 21 26 14 5 19 6 0.35 15 22.6 5200 6700 5600 14800 13000 32
-- RAX512 12 21 26 14 6 20 6 0.35 14.8 22.9 5200 6700 10100 23600 13000 33
15 RAX415 -- 15 24 28 14 5 19 6 0.35 17 24.6 7500 9300 6000 16600 11500 34
-- RAX515 15 24 28 14 6 20 6 0.35 16.8 24.9 7500 9300 11200 27200 11500 36
17 RAX417 -- 17 26 30 16 5 21 8 0.65 19 26.6 9400 13000 6400 18400 10500 41
-- RAX517 17 26 30 16 6 22 8 0.65 18.8 26.9 9400 13000 12000 31200 10500 44
20 RAX420 -- 20 30 35 18 6 24 9 0.85 22 31.6 11700 18200 9400 31200 9000 66
-- RAX520 20 30 35 18 8 26 9 0.85 22 31.6 11700 18200 17600 43200 9000 70
25 RAX425 -- 25 37 42 18 6 24 9 0.85 27.7 37.4 12800 22000 10600 39200 7500 99
-- RAX525 25 37 42 18 8 26 9 0.85 27.7 37.4 12800 22000 20400 63000 7500 105
30 RAX430 -- 30 42 47 18 6 24 9 0.85 32.7 42.4 16400 27200 11600 45600 6500 111
-- RAX530 30 42 47 18 8 26 9 0.85 32.7 42.3 16400 27200 21200 61600 6500 118
35 RAX435 -- 35 47 53 18 6 24 9 0.85 37.2 49 17600 31600 15100 67200 5500 130
-- RAX535 35 47 53.4 18 9 27 9 0.85 37.8 47.8 17600 31600 27000 75200 5500 146
40 RAX440 -- 40 52 60 18 6 24 9 0.85 43 54.9 19000 36000 16300 76800 5000 150
-- RAX540 40 52 60.4 18 10 28 9 0.85 42.8 54.8 19000 36000 36800 103200 5000 174
45 RAX445 -- 45 58 65 18 6 24 9 0.85 48 59.9 20200 40800 17400 87200 4500 179
-- RAX545 45 58 65.4 18 10 28 9 0.85 47.8 59.8 20200 40800 39200 114400 4500 206
50 RAX450 -- 50 62 70 21 6 27 11 1.3 53.3 65.7 22600 48800 18000 94400 4000 205
-- RAX550 50 62 70.4 21 10 31 11 1.3 52.8 64.8 22600 48800 40800 125600 4000 232
60 RAX460 -- 60 72 85 21 7 28 11 1.3 63.5 79.2 24800 57600 25200 154400 3500 282
-- RAX560 60 72 85.4 21 11 32 11 1.3 63.5 79.5 24800 57600 56800 204000 3500 327
70 RAX470 -- 70 85 95 21 7 28 11 1.3 75.5 89.2 30000 68800 27600 178400 3000 386
-- RAX570 70 85 95.4 21 11 32 11 1.3 75.5 89.5 30000 68800 61600 236000 3000 435





轴径Shaft Diameter

轴承型号

Bearing Designation

外形尺寸

Borndary Dimensions

基本额定负荷

Basic Load Rating

极限转速

Limiting Speed

重量Mass

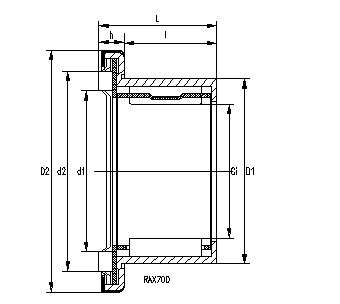

RAX700 系列

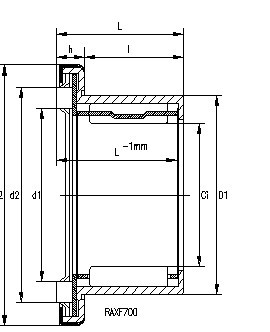

RAXF700 系列

Ci D1 D2 msx l h L d1 d2 径向 Radial 轴向 Axial
动Dyn. Cr 静Stat. Cor 动Dyn. Ca 静Stat. Coa
mm mm N rpm g
5 RAX705 -- 5 9 15.5 7.7 3.3 11 7.2 11.2 1720 1560 2520 5080 25000 4.5 --
12 RAX712 RAXF712 12 18 27.5 10 4.2 14.2 15 22.6 5040 5760 5520 14100 13000 16.5 17.5
14 RAX714 RAXF714 14 20 29.5 10 4.2 14.2 17 24.6 5520 6800 5920 16000 11500 18 20
15 RAX715 RAXF715 15 21 31.5 10 4.2 14.2 19 26.6 5920 7440 6240 17600 10500 20 22
18 RAX718 RAXF718 18 24 33.5 14 4.2 18.2 21 28.6 9200 14100 7200 18400 10000 27 30
20 RAX720 RAXF720 20 26 36.5 14 4.2 18.2 22 31.6 9760 15600 9400 31200 9000 31 35
25 RAX725 RAXF725 25 33 45.5 18 4.2 22.2 30 39.6 16400 25600 10900 40600 7200 55 60
30 RAX730 RAXF730 30 38 50.5 18 4.2 22.2 35 44.7 17800 30000 11900 54000 6300 63 70
35 RAX735 RAXF735 35 43 56.5 18 4.2 22.2 39 50.9 19600 36000 15500 70400 5500 75 84
40 RAX740 RAXF740 40 48 61.5 18 4.2 22.2 43 54.9 20900 40800 16300 76800 5000 86 96
45 RAX745 RAXF745 45 52 66.5 18 4.2 22.2 48 59.9 19800 44000 17400 87200 4500 88 99



轴径Shaft Diameter

轴承型号

Bearing Designation

外形尺寸

Borndary Dimensions

基本额定负荷

Basic Load Rating

极限转速

Limiting Speed

重量Mass

RAX400 系列

RAXF500 系列

Ci D1 D2 msx l h L t r mini 径向 Radial 轴向 Axial
动Dyn. Cr 静Stat. Cor 动Dyn. Ca 静Stat. Coa
mm mm N rpm g

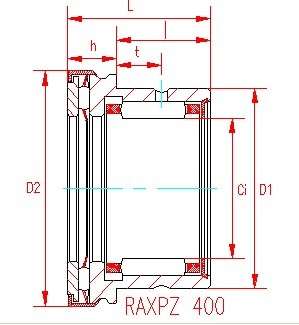

10 RAXPZ410 -- 10 19 22.4 14 7 21 6 0.35 4800 5700 4000 9800 15500 29

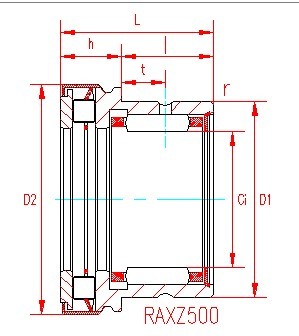

-- RAXZ510 10 19 22.4 14 7.5 21.5 6 0.35 4800 2700 6500 14300 15500 31
12 RAXPZ412 -- 12 21 26.4 14 7 21 6 0.35 5200 6700 5600 14800 13000 38
-- RAXZ512 12 21 26.4 14 8 22 6 0.35 5200 6700 10100 23600 13000 39
15 RAXPZ415 -- 15 24 28.4 14 7 21 6 0.35 7500 9300 6000 16600 11500 40
-- RAXZ515 15 24 28.4 14 8 22 6 0.35 7500 9300 11200 27200 11500 44
17 RAXPZ417 -- 17 26 30.4 16 7 23 8 0.65 9400 13000 6400 18400 10500 48
-- RAXZ517 17 26 30.4 16 8 24 8 0.65 9400 13000 12000 31200 10500 53
20 RAXPZ420 -- 20 30 35.4 18 9 27 9 0.85 11700 18200 9400 31200 9000 79
-- RAXZ520 20 30 35.4 18 11 29 9 0.85 11700 18200 17600 43200 9000 86
25 RAXPZ425 -- 25 37 43 18 9 27 9 0.85 12800 22000 10600 39200 7500 118
-- RAXZ525 25 37 43 18 11 29 9 0.85 12800 22000 20400 63000 7500 131
30 RAXPZ430 -- 30 42 48 18 9 27 9 0.85 16400 27200 11600 45600 6500 133
-- RAXZ530 30 42 48 18 11 29 9 0.85 16400 27200 21200 61600 6500 147
35 RAXPZ435 -- 35 47 54 18 9 27 9 0.85 17600 31600 15100 67200 5500 157
-- RAXZ535 35 47 54 18 12 30 9 0.85 17600 31600 27000 75200 5500 181
40 RAXPZ440 -- 40 52 61 18 9 27 9 0.85 19000 36000 16300 76800 5000 184
-- RAXZ540 40 52 61 18 13 31 9 0.85 19000 36000 36800 103200 5000 218
45 RAXPZ445 -- 45 58 66 18 9 27 9 0.85 20200 40800 17400 87200 4500 216
-- RAXZ545 45 58 66 18 1 31 9 0.85 20200 40800 39200 114400 4500 255
50 RAXPZ450 -- 50 62 71 21 9 30 11 1.3 22600 48800 18000 94400 4000 245
-- RAXZ550 50 62 71 21 13 34 11 1.3 22600 48800 40800 125600 4000 287
60 RAXPZ460 -- 60 72 86 21 11 32 11 1.3 24800 57600 25200 154400 3500 365
-- RAXZ560 60 72 86 21 15 36 11 1.3 24800 57600 56800 204000 3500 423
70 RAXPZ470 -- 70 85 96 21 11 32 11 1.3 30000 68800 27600 178400 3000 479
-- RAXZ570 70 85 96 21 15 36 11 1.3 30000 68800 61600 236000 3000 545



组合轴承

Cylindrical Roller Thrust Bearing, RAX 420

The axial cages are made of plastic,permissible operating temperature:120°C(continuous operation).

1)Minimum axial load Fa=1%to2% of the axial dynamic load rating C.

2)Limiting speed oil lubrication.For grease lubrication,25% of the values given in the table is permissible.

3)lnner rings and snag ring grooves must be orderd sepately.

RAX410RAX510

RAX412RAX512

RAX415RAX515

RAX417RAX517

RAX420RAX520

RAX425RAX525

RAX430RAX530

RAX435RAX535

RAX440RAX540

RAX445RAX545

RAX450RAX550

RAX460RAX560

RAX470RAX570

(1)主要结构形式

系列 说明
NKIA 向心滚针轴承与单向角接触球轴承的组合,用于轴向轻负荷
NKIB 向心滚针轴承与双向角接触球轴承的组合,用于轴向轻负荷
NX 向心滚针轴承与密封式推力球轴承的组合,带固定罩壳,用于中等轴向负荷(用于油润滑)
NX...Z 向心滚针轴承与密封式推力球轴承的组合,带固定罩壳,用于中等轴向负荷(用于脂润滑)
NKX 向心滚针轴承与推力球轴承的组合,不带固定罩壳
NKX...Z 向心滚针轴承与推力球轴承的组合,带固定罩壳
NKXR 向心滚针轴承与推力圆柱滚子轴承的组合,不带固定罩壳
NKXR...Z 向心滚针轴承与推力圆柱滚子轴承的组合,带固定罩壳
NJA 59 先行捆住轴承与向心推力球轴承的组合
DNJB 59 向心滚针轴承与向心推力球轴承的组合,带活动定距环
RAX 700 穿孔型冲压外圈滚针轴承与推力滚针轴承的组合
RAXF 700 封口型冲压外圈滚针轴承与推力滚针轴承的组合
RAX 400 向心滚针轴承与推力滚针轴承的组合
RAX 500 向心滚针轴承与推力圆柱滚子轴承的组合
RAXPZ 400 向心滚针轴承与推力滚针轴承的组合,带固定罩壳
RAXZ 500 向心滚针轴承与推力圆柱滚子轴承的组合,带固定罩壳





NKIA

是特别节省空间的滚动轴承,用于承受径向重载荷和轴向轻载荷。滚针承受径向载荷不能大于径向载荷的25%,如轴向力沿双方向作用时,在轴承间距不大的情况下,则可安装两个彼此相对作用的滚针一角接触轴承。

NKIB

是特别节省空间的滚动轴承,可以承受径向重载荷和双向轴向轻载荷,使轴在轴向定位;其轴向间隙为0.08到0.25mm。轴向载荷不能大于径向载荷的25%。分离式的两内圈是为了便于组装,但它们不能互换;两半内圈应轴向紧固在一起。

NX和NX...Z

此组合式轴承可以承受径向载荷及由密装珠承受中等单向轴向载荷。这种节省空间的轴向可允许轴与轴之间距离非常小,中心距的最小尺寸就是轴承外径的尺寸。轴承可以由外圈上的外止动环、轴承座孔台肩或轴承座孔上的内止动环支承以承受轴向载荷,如果两套轴承彼此相向安装,可以承受交变式的轴向载荷。

NKX和NKX...Z

此组合式轴承除承受径向负荷外可承受单向轴向重负荷。

NKXR

此系列比NKX系列轴承具有较大的轴向负荷能力。

NJA和DNJB

此两种系列的组合式轴承是不可分离型的,它承受交变式的轴向载荷。轴承具有0.1-0.3mm的轴向游隙。NDJB系列轴承有一个活动的定距环。

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能最大限度节省空间。能承受径向轻负荷和轴向重负荷。

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能最大限度节省空间。能承受径向轻负荷和轴向重负荷。

RAX 400和RAXF 700

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。且RAX500比RAX400的轴向承载能力更强。

RAXPZ 400和RXAZ 500

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。适用于安装不能作为滚道的使用环境。

注:RAX 700、RAXF 700、RAX 400、RAX 500、RAXPZ 400和RXAZ 500的内切圆与外径的配合尺寸及公差与"N"字母开头的组合轴承的相关项目不相同,可向扬帆轴承技术部咨询。

轴向保持架由塑料制成,允许工作温度:120°C连续;180°C短期。

1)最小的轴向负荷,Fa=Cr(轴向)的1%到2%。

2)脂润滑极限转速为表列数值的25%。

3)内圈和止动环必须分别订购。



The axial cages are made of plastic,permissible operating temperature:120°C(continuous operation).

1)Minimum axial load Fa=1%to2% of the axial dynamic load rating C.

2)Limiting speed oil lubrication.For grease lubrication,25% of the values given in the table is permissible.

3)lnner rings and snag ring grooves must be orderd sepately.









NKIA

是特别节省空间的滚动轴承,用于承受径向重载荷和轴向轻载荷。滚针承受径向载荷不能大于径向载荷的25%,如轴向力沿双方向作用时,在轴承间距不大的情况下,则可安装两个彼此相对作用的滚针一角接触轴承。

NKIB

是特别节省空间的滚动轴承,可以承受径向重载荷和双向轴向轻载荷,使轴在轴向定位;其轴向间隙为0.08到0.25mm。轴向载荷不能大于径向载荷的25%。分离式的两内圈是为了便于组装,但它们不能互换;两半内圈应轴向紧固在一起。

NX和NX...Z

此组合式轴承可以承受径向载荷及由密装珠承受中等单向轴向载荷。这种节省空间的轴向可允许轴与轴之间距离非常小,中心距的最小尺寸就是轴承外径的尺寸。轴承可以由外圈上的外止动环、轴承座孔台肩或轴承座孔上的内止动环支承以承受轴向载荷,如果两套轴承彼此相向安装,可以承受交变式的轴向载荷。

NKX和NKX...Z

此组合式轴承除承受径向负荷外可承受单向轴向重负荷。

NKXR

此系列比NKX系列轴承具有较大的轴向负荷能力。

NJA和DNJB

此两种系列的组合式轴承是不可分离型的,它承受交变式的轴向载荷。轴承具有0.1-0.3mm的轴向游隙。NDJB系列轴承有一个活动的定距环。

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能最大限度节省空间。能承受径向轻负荷和轴向重负荷。

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能最大限度节省空间。能承受径向轻负荷和轴向重负荷。

RAX 400和RAXF 700

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。且RAX500比RAX400的轴向承载能力更强。

RAXPZ 400和RXAZ 500

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。适用于安装不能作为滚道的使用环境。

注:RAX 700、RAXF 700、RAX 400、RAX 500、RAXPZ 400和RXAZ 500的内切圆与外径的配合尺寸及公差与"N"字母开头的组合轴承的相关项目不相同,可向哈宁轴承技术部咨询。

轴向保持架由塑料制成,允许工作温度:120°C连续;180°C短期。

1)最小的轴向负荷,Fa=Cr(轴向)的1%到2%。

2)脂润滑极限转速为表列数值的25%。

3)内圈和止动环必须分别订购。
